משאבת מארז מפוצלת

מבוא

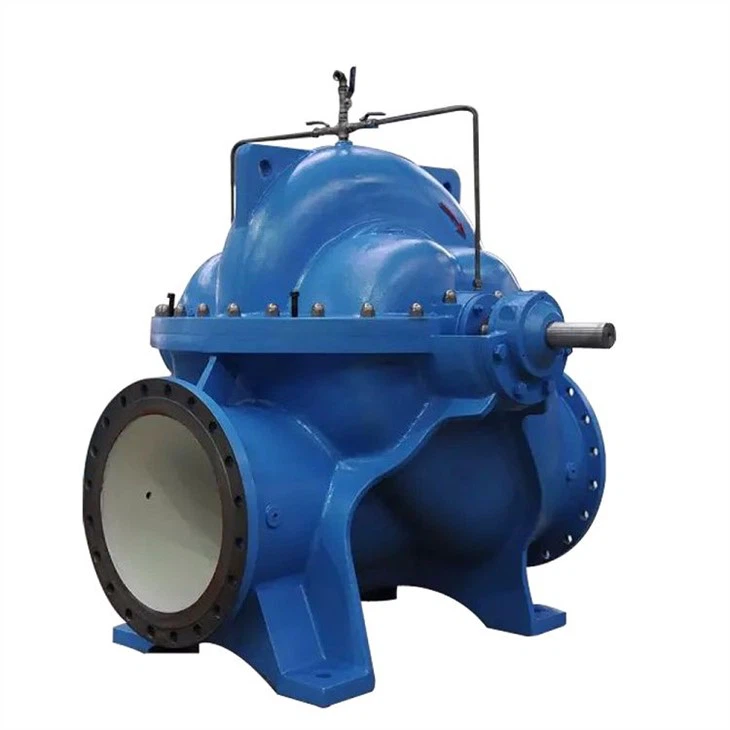

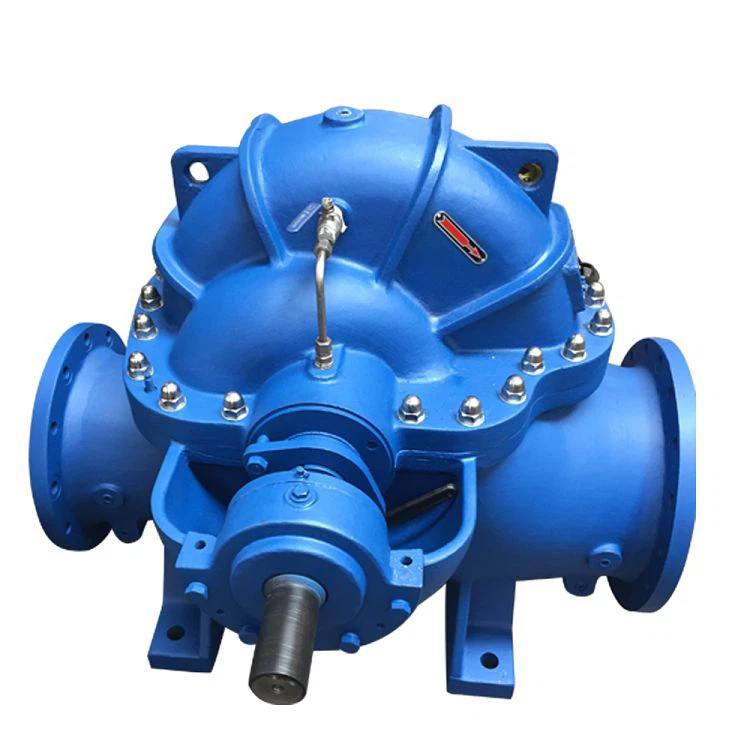

משאבת מעטפת מפוצלת TDSF משתמשת באימפלר יניקה כפול, וניתן לפצל את המשאבה באמצע, כך שהיא נקראת משאבה צנטריפוגלית מפוצלת יניקה כפולה. הוא משמש לשאיבת מים נקיים או נוזלים אחרים בעלי תכונות פיזיקליות וכימיות הדומות למים נקיים. טמפרטורת הנוזל להובלה תהיה ≤ 80 ℃. אטם אריזה סטנדרטי, אטם מכני אופציונלי. מכיוון שניתן לחתוך אותו באמצע, הוא מאוד נוח לתחזוקה.

הערה: ● עבור חומר מים נקי ○ עבור מדיה מיוחדת

תרשים מבנה

כניסת היניקה והיציאה של משאבת המעטפת המפוצלת נמצאים מתחת לקו הציר של המשאבה, והכיוון האופקי מאונך לציר. מעטפת המשאבה נפתחת באמצע. אין צורך לפרק את צינורות כניסת המים והמנועים (או מנועים ראשיים אחרים) במהלך התחזוקה. במבט מהצימוד למשאבה, המשאבה מסתובבת בכיוון ההפוך של המחט. ניתן גם לשנות אותו לסיבוב מחט בכיוון השעון בהתאם לצרכי ההזמנה של המשתמש'.

החלקים העיקריים של משאבת מעטפת מפוצלת הם: גוף משאבה, מכסה משאבה, אימפלר, פיר, טבעת איטום יניקה כפולה, שרוול פיר, מיסב וכו'.

גוף המשאבה והכיסוי מהווים את חדר העבודה של האימפלר, חור בורג הצינור להתקנת מד הוואקום ומד הלחץ נעשה על אוגן כניסת המים והיציאה, וחור בורג הצינור לפריקת מים נעשה בחלק התחתון של אוגן כניסת המים והיציאה.

לאחר אימות איזון סטטי, האימפלר מקובע עם שרוול פיר ואגוזים של שרוול פיר משני הצדדים. ניתן לכוונן את המיקום הצירי שלו על ידי אגוזי שרוול פיר. הכוח הצירי של האימפלר מאוזן על ידי הסידור הסימטרי של הלהבים שלו, וכמה כוחות צירים שיוריים עשויים להינשא על ידי המסבים בקצה הציר.

גל המשאבה נתמך בשני מיסבים כדוריים צנטריפטליים בשורה אחת, המותקנים בגופי המיסבים בשני קצות גוף המשאבה ומשומנים בחמאה. טבעת איטום היניקה הכפולה משמשת להפחתת נזילת המים מתא לחץ המים של המשאבה חזרה לתא היניקה.

משאבת המעטפת המפוצלת מונעת ישירות על ידי המנוע דרך הצימוד.

חותם הפיר הוא חותם אריזה רך. על מנת לקרר ולשמן את חלל האיטום ולמנוע דליפת אוויר למשאבה, קיימת טבעת איטום מים בין האריזה. כאשר משאבת המים פועלת, כמות קטנה של מים בלחץ גבוה זורמת לתוך חלל האריזה דרך צינור איטום המים כדי למלא את התפקיד של איטום המים.
